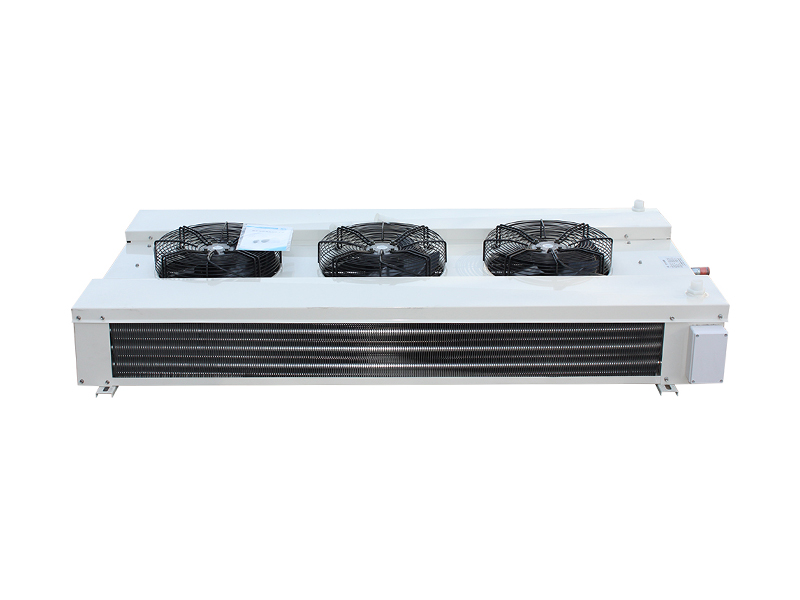

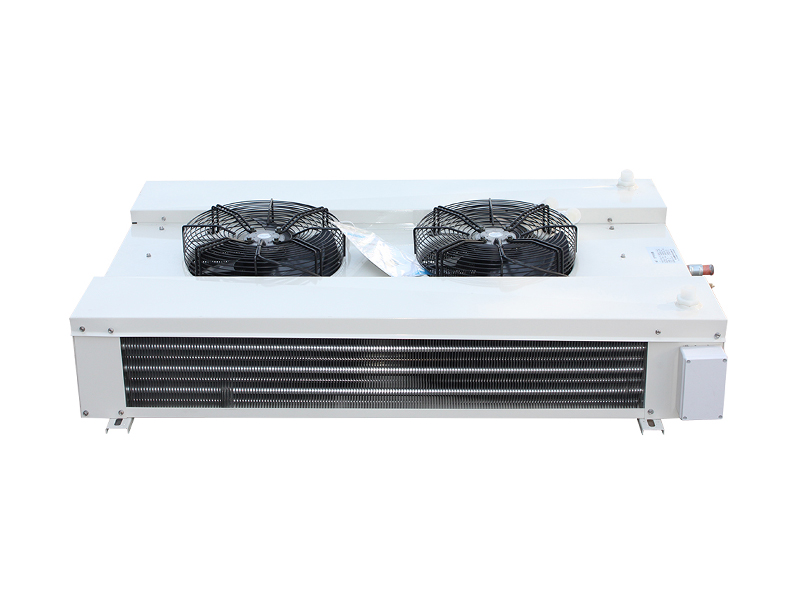

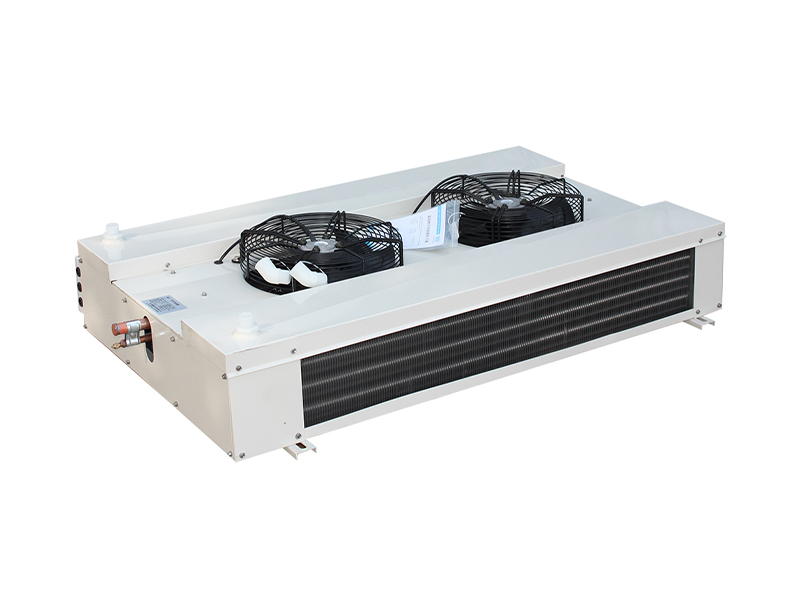

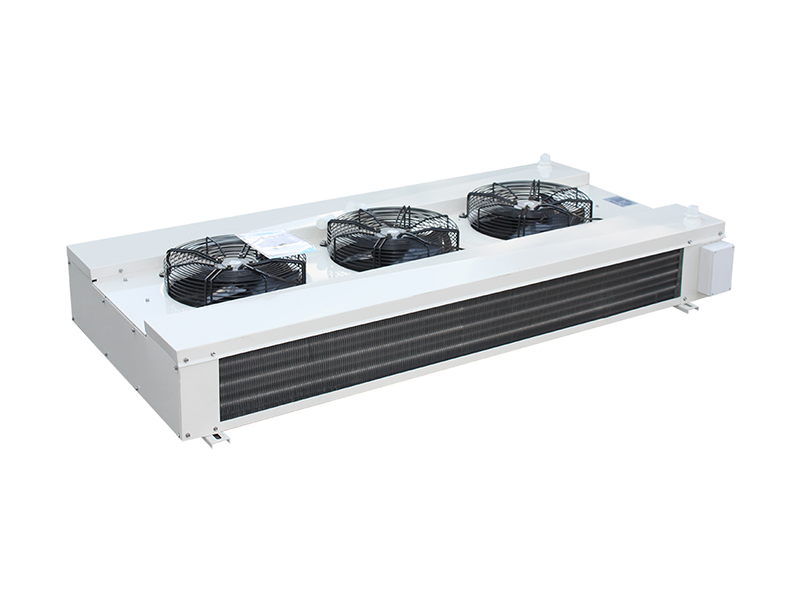

XBL-sarjan kaksoispuolinen puhallushöyrystin sopivat vakiolämpötilatyöpajoihin ja syötäviin sienten kasvatushuoneisiin. Tuotteella on rationaalinen rakenne, matala pakkasmuodostus, matala melu, alhainen nopeus ja erittäin korkea lämmönvaihtotehokkuus.
Tällä tuotesarjalla on seuraavat ominaisuudet -
○ Ulompi kotelo on valmistettu korkealaatuisista teräslevyistä, pintapäällystetyistä korroosionkestävyyksistä, tyylikkäästi;
○ Ulkoisen roottorin moottorin avulla kaksoisvirta varmistaa lempeän ilmansyötön minimaalisella melulla;
○ Ruostumattomasta teräksestä valmistettu U-muotoiset putkimaiset sähkölämmittimet, joilla on voimakkaita eristysominaisuuksia
D -dL -tyyppinen kaksoispuolinen puhallusilmajäähdytin
Malli | Ref.Capacity (KW) | Jäähdytysalue (㎡) | Eräsrkkiväli | Tuuletin | Sähkölämmitysputki | ||||||
Quty | Terän halkaisija (mm) | Ilman tilavuus (m³/h) | Alue (m) | Voima (W) | Jännite (v) | Kela (kW) | Jännite (v) | ||||
XB -SL-55 | 11.5 | 55 | 4.5 | 3 | 350 | 3 × 2700 | 2x4 | 3x180 | 380/220 | 3.0 | 220 |
XBSL-80 | 16.8 | 80 | 3 | 400 | 3 × 4000 | 2x4 | 3x230 | 380/220 | 4.0 | 220 | |
XBSL-105 | 22.0 | 105 | 3 | 400 | 3 × 4000 | 2x4 | 3x230 | 380/220 | 5.0 | 220 | |
XBSL-125 | 25.8 | 125 | 3 | 450 | 3 × 4000 | 2x4 | 3x280 | 380/220 | 7.2 | 220 | |
XBSL-160 | 35.6 | 160 | 4 | 450 | 4 × 4700 | 2x4 | 4x280 | 380/220 | 10.6 | 220 | |
XBSL-185 | 38.5 | 185 | 5 | 450 | 5 × 4700 | 2x4 | 5x280 | 380/220 | 13.6 | 220 | |
XBSL-210 | 44.0 | 210 | 4 | 500 | 4 × 6600 | 2x4 | 4x460 | 380/220 | 15.8 | 220 | |
XBSL-260 | 52.5 | 260 | 5 | 500 | 5 × 6600 | 2x4 | 5x460 | 380/220 | 18.7 | 220 |
Huomaa: Taulukon tiedot perustuvat R22 -kylmäaineen käyttöön, t (kirjasto) = 0 ℃, λt = 10 ℃.
DD -tyyppinen kaksoispuolinen puhallusilmajäähdytin
Malli | Viite. kapasiteetti (KW) | Jäähdytysalue (㎡) | Arkkiväli | Tuuletin | Sähkölämmitysputki | ||||||
Quty | Terän halkaisija (mm) | Ilman tilavuus (m³/h) | Alue (m) | Voima (W) | Jännite (v) | Kela (KW) | Jännite (v) | ||||
XBSD-40 | 8 | 40 | 6 | 3 | 350 | 3 × 2700 | 2 × 4 | 3 × 180 | 380/220 | 3.0 | 220 |
XBSD-60 | 12 | 60 | 3 | 400 | 3 × 4000 | 2 × 4 | 3 × 230 | 380/220 | 4.0 | 220 | |
XBSD-80 | 15.9 | 80 | 3 | 400 | 3 × 4000 | 2 × 4 | 3 × 230 | 380/220 | 5.5 | 220 | |
XBSD-100 | 20 | 100 | 3 | 450 | 3 × 4700 | 2 × 4 | 3 × 280 | 380/220 | 7.6 | 220 | |
XBSD-120 | 24 | 120 | 4 | 450 | 4 × 4700 | 2 × 4 | 4 × 280 | 380/220 | 11.5 | 220 | |
XBSD-140 | 28 | 140 | 5 | 450 | 5 × 4700 | 2 × 4 | 5 × 280 | 380/220 | 14.8 | 220 | |
XBSD-160 | 32.1 | 160 | 4 | 500 | 4 × 6600 | 2 × 4 | 4 × 460 | 380/220 | 17.2 | 220 | |
XBSD-200 | 37.4 | 200 | 5 | 500 | 5 × 6600 | 2 × 4 | 5 × 460 | 380/220 | 21.2 | 220 |
Huomaa: Taulukon tiedot perustuvat R22 -kylmäaineen käyttöön, t (kirjasto) = 0 ℃, λt = 10 ℃

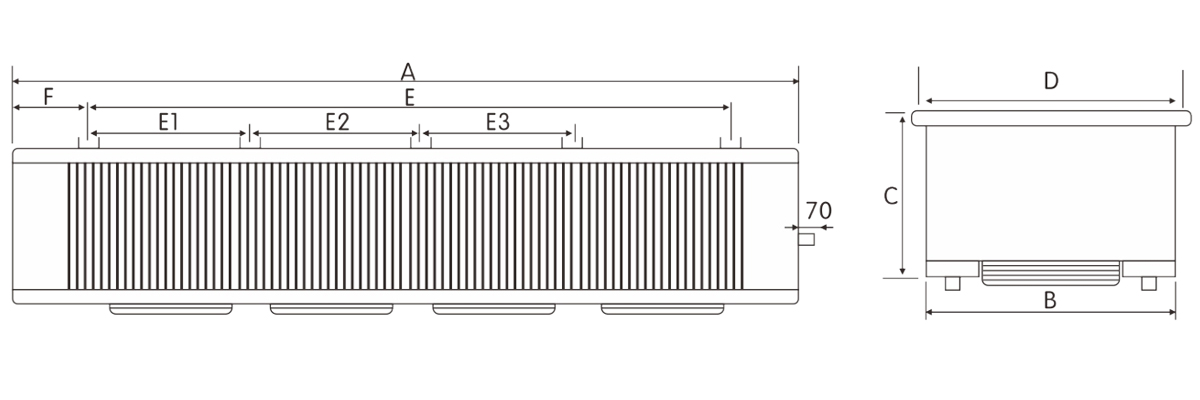

Ulkoiset mitat ja kaksinkertaisen sivun puhallusilman jäähdyttimen asennusmitat
Malli | A | B | C | D | E | E1 | E2 | E3 | F | Sisääntuloputki (φMM) | Takaisin henkitorvi (φmm) | Viemäri |
XBSL-55 | 1750 | 830 | 295 | 855 | 1530 | / | / | / | 90 | 16 | 25 | G1 |
XBSD-40 | ||||||||||||
XBSL-80 | 1780 | 880 | 385 | 905 | 1530 | 500 | 500 | 530 | 90 | 19 | 32 | |
XBSD-60 | ||||||||||||
XBSL-105 | 2180 | 880 | 385 | 905 | 1930 | 633 | 633 | 664 | 95 | 19 | 32 | |
XBSD-80 | ||||||||||||
XBSL-125 | 2200 | 1015 | 405 | 1040 | 1950 | 640 | 640 | 640 | 95 | 19 | 35 | |
XBSD-100 | ||||||||||||
XBSL-160 | 2680 | 1015 | 405 | 1040 | 2430 | 600 | 600 | 600 | 95 | 19 | 35 | |
XBSD-120 | ||||||||||||
XBSL-185 | 2980 | 1020 | 385 | 1040 | 2730 | 540 | 540 | 540 | 95 | 19 | 35 | |
XBSD-140 | ||||||||||||
XBSL-210 | 2980 | 1160 | 405 | 1200 | 2730 | 675 | 675 | 675 | 95 | 25 | 42 | |
XBSD-160 | ||||||||||||
XBSL-260 | 3480 | 1330 | 585 | 1370 | 3230 | 640 | 640 | 640 | 95 | 25 | 42 | |
XBSD-200 |
