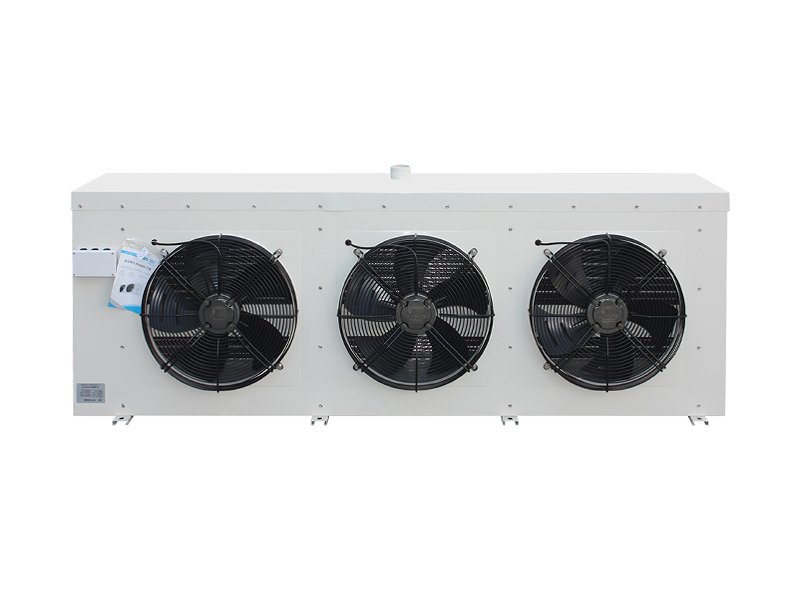

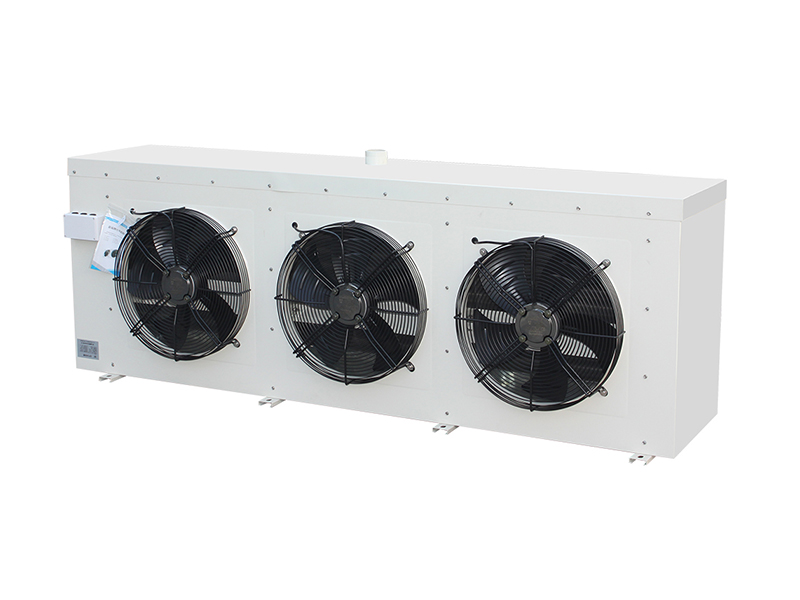

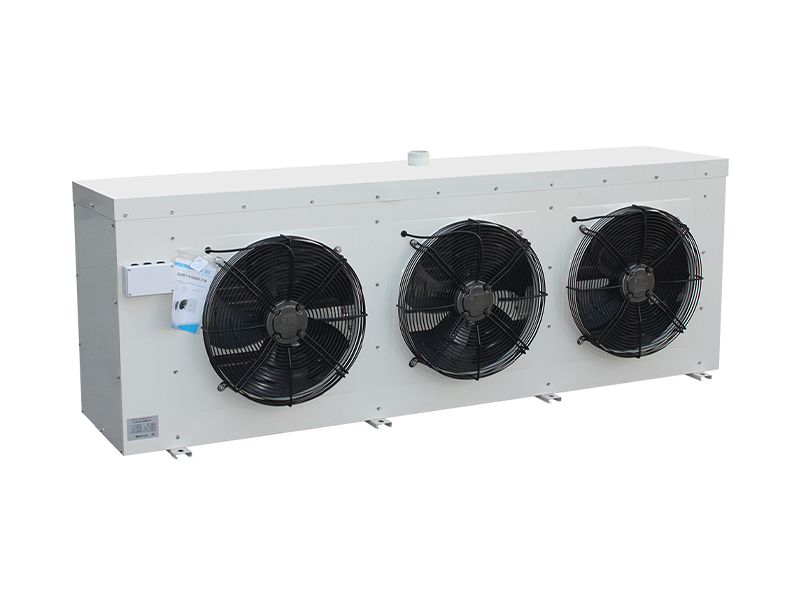

Veden sulatushöyrystimet ovat kylmävarastoissa käytettyjä jäähdytyslaitteita, joissa sähköinen sulatus ei sovellu tai missä vaaditaan nopeaa sulatusta. Käyttölämpötilan perusteella ne voidaan jakaa DL-, DD- ja DJ -sarjoihin, jotka sopivat kylmään varastointiin 0 ° C: ssa, -18 ° C: ssa ja -25 ° C, vastaavasti.
Tällä tuotesarjalla on seuraavat ominaisuudet -
○ Ulompi kotelo on valmistettu korkealaatuisista teräslevyistä, pintapäällystetyistä korroosionkestävyyksistä, tyylikkäästi;
○ Ei suuritehoisia sähkölaitteita kylmän varastoinnin sisällä, mikä varmistaa korkean toiminnan turvallisuuden;
○ Veden sulatus mahdollistaa nopean sulatuksen, erinomaiset tulokset, alhainen energiankulutus ja minimaalinen lämpötilan nousu kylmän varastoinnin sisällä;
○ Pitkän matkan ilman toimitus tai räjähdyskestävä moottorit voidaan valita asiakkaiden vaatimusten mukaisesti.
D -dD -tyyppisen ripustetun kattoveden sulatusjäähdyttimen tärkeimmät tekniset parametrit
Malli | Viite. kapasiteetti (KW) | Jäähdytysalue (㎡) | Eräsrkkiväli | Tuuletin | Pakkasvesi | |||||||
Quty | Terän halkaisija (mm) | Ilman tilavuus (m³/h) | tuulen paine (PA) | Voima (W) | Jännite (v) | Veden määrä | Vesiputki | Poistoaukko | ||||
DDS-12.0/60 | 12.0 | 60 | 2 | 500 | 2*6600 | 125 | 2*460 | 380 | 1.1 | G1½ | G2½ | |
DDS-55.9/80 | 15.9 | 80 | 2 | 500 | 2*6600 | 125 | 2*460 | 380 | 1.3 | |||
DDS-20.0-100 | 20.0 | 100 | 3 | 500 | 3*6600 | 125 | 3*460 | 380 | 1.7 | |||
DDS-24.0/120 | 24.0 | 120 | 3 | 500 | 3*6600 | 125 | 3*460 | 380 | 2.1 | |||
DDS-28.0/140 | 28.0 | 140 | 4 | 500 | 4*6600 | 125 | 4*460 | 380 | 2.5 | G2 | G3 | |
DDS-32.1/160 | 32.1 | 160 | 4 | 500 | 4*6600 | 125 | 4*460 | 380 | 2.9 | |||
DDS-37,4/200 | 37.4 | 200 | 2 | 600 | 2*10000 | 200 | 2*1500 | 380 | 3.5 | |||
DDS-46.8/250 | 46.8 | 250 | 3 | 600 | 3*10000 | 200 | 3*1500 | 380 | 4.2 | G2 | G4 | |
DDS-56.2/310 | 56.2 | 310 | 3 | 600 | 3*10000 | 200 | 3*1500 | 380 | 5.2 |
Huomaa: Taulukon tiedot perustuvat R22 -kylmäaineen käyttöön, t (kirjasto) = 0 ° C, λt = 10 ℃.
DJ -tyyppisen ripustetun kattoveden sulatusjäähdyttimen tärkeimmät tekniset parametrit
Malli | Viite. kapasiteetti (KW) | Jäähdytysalue (㎡) | Arkkiväli | Tuuletin | Pakkasvesi | |||||||
Quty | Terän halkaisija (mm) | Ilman tilavuus (m³/h) | Tuulen paine (PA) | Voima (W) | Jännite (v) | Veden määrä | Vesiputki | Pistorasia putki | ||||
DJS-7,8/40 | 7.8 | 40 | 2 | 500 | 2*6000 | 125 | 2*460 | 380 | 1.5 | G1½ | G2½ | |
DJS-9,8/55 | 9.5 | 55 | 2 | 500 | 2*6000 | 125 | 2*460 | 380 | 2.0 | |||
DJS-22.8/70 | 12.8 | 70 | 3 | 500 | 3*6000 | 125 | 3*460 | 380 | 2.4 | |||
DJS-5.7/85 | 15.7 | 85 | 3 | 500 | 3*6000 | 125 | 3*460 | 380 | 2.8 | |||
DJS-18.5/100 | 18.5 | 100 | 4 | 500 | 4*6000 | 125 | 4*460 | 380 | 3.2 | G2 | G3 | |
DJS-21.6/115 | 21.6 | 115 | 4 | 500 | 4*6000 | 125 | 4*460 | 380 | 3.7 | |||
DJS-23.8/140 | 23.8 | 140 | 2 | 600 | 2*10000 | 200 | 2*2200 | 380 | 4.4 | |||
DJS-29.0/170 | 29.0 | 170 | 3 | 600 | 3*10000 | 200 | 3*2200 | 380 | 5.8 | G2 | G4 | |
DJS-35.9/210 | 35.9 | 210 | 3 | 600 | 3*10000 | 200 | 3*2200 | 380 | 6.1 |
Huomaa: Taulukon tiedot perustuvat R22 -kylmäaineen käyttöön, t (kirjasto) = 0 ° C, λt = 10 ℃.

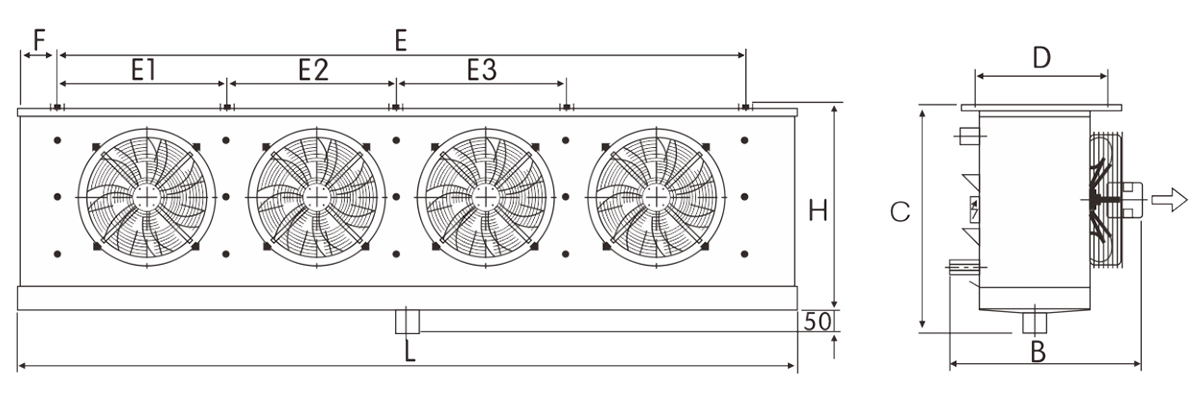

Ripustetun kattoveden sulatusten jäähdyttimen asennusmitat
Malli | A | B - | C | D | E | E1 | E2 | E3 | F | Tuloputki (mm) | Palaa ilmaputki (mm) | Vesiputki | Tyhjentää | Huomautukset |
DD-12/60 | 1800 | 690 | 880 | 450 | 1530 | 750 | 780 | / | 95 | 19 | 38 | G1½ | G2½ | Yhtiö voi tarjota lattiaa seisovia puhaltimia puhaltavia tuotteita |
DJ-7,8/40 | ||||||||||||||
DD-55.9/80 | 1800 | 690 | 880 | 450 | 1530 | 750 | 780 | / | 95 | |||||
DJ-9,8/55 | ||||||||||||||
DD-20/100 | 2280 | 690 | 880 | 450 | 2010 | 660 | 660 | 690 | 95 | |||||
DJ-22.8/70 | ||||||||||||||
DD-24.0/120 | 2700 | 690 | 880 | 450 | 2430 | 800 | 800 | 830 | 95 | |||||
DJ-55.7/85 | ||||||||||||||
DD-28/140 | 3100 | 690 | 880 | 450 | 2830 | 700 | 700 | 730 | 95 | 25 | 50 | |||
DJ-18.8/100 | ||||||||||||||
DD-32.1/160 | 3500 | 690 | 880 | 450 | 3230 | 800 | 800 | 830 | 95 | |||||
DJ-21.6/115 | ||||||||||||||
DD-37.4/200 | 2220 | 980 | 1100 | 605 | 1950 | 950 | 1000 | / | 95 | |||||
DJ-23.9/140 | ||||||||||||||
DD-46.8/250 | 2700 | 980 | 1100 | 605 | 2450 | 800 | 800 | 850 | 95 | G2 | G3 | |||
DJ-29.0/170 | ||||||||||||||
DD-56.2/310 | 3180 | 980 | 1100 | 605 | 2930 | 960 | 960 | 1010 | 95 | |||||
DJ-35.9/210 |
